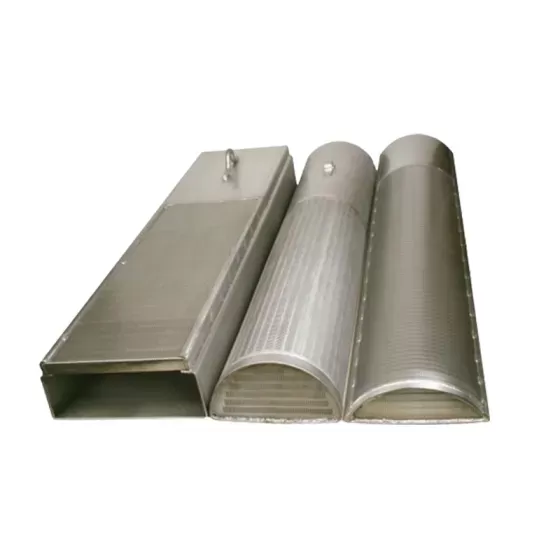

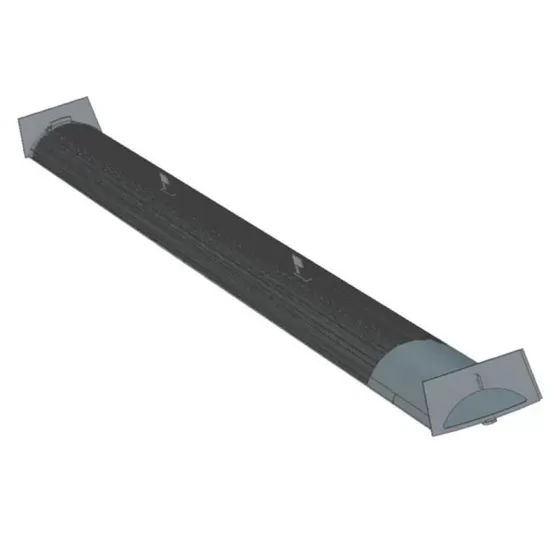

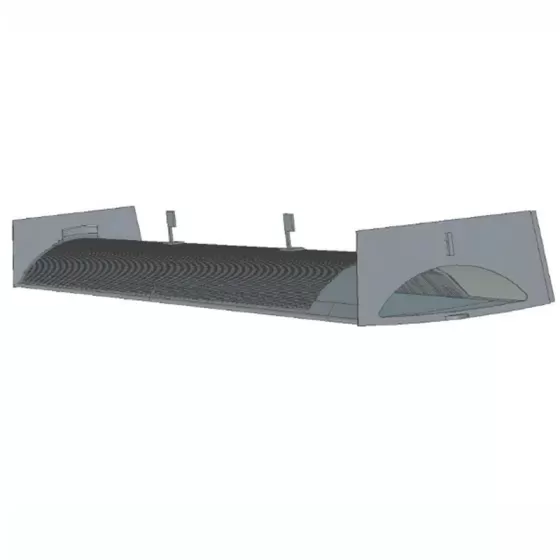

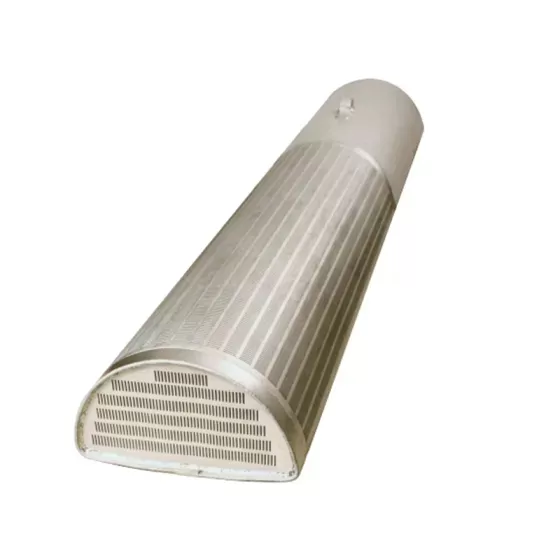

Radialflussreaktor-Einsätze bestehen aus Keildrahtprofilen, die auf Stützstäbe geschweißt sind. In Radialflussreaktoren bilden die Einsätze einen äußeren Schlitzschirm, der entlang der Innenwand des Behälters angeordnet ist.

Die Reaktoreinsätze sind so konzipiert, dass sie den Durchfluss verteilen oder sammeln. Die „Scallops“ halten das Packmaterial zurück, sammeln es und leiten den Fluss.

Radialflussreaktor-Einsätze bestehen aus Keildrahtprofilen, die auf Stützstäbe geschweißt sind. In Radialflussreaktoren bilden die Einsätze einen äußeren Schlitzschirm, der entlang der Innenwand des Behälters angeordnet ist.

Die Reaktoreinsätze sind so konzipiert, dass sie den Durchfluss verteilen oder sammeln. Die „Scallops“ halten das Packmaterial zurück, sammeln es und leiten den Fluss.

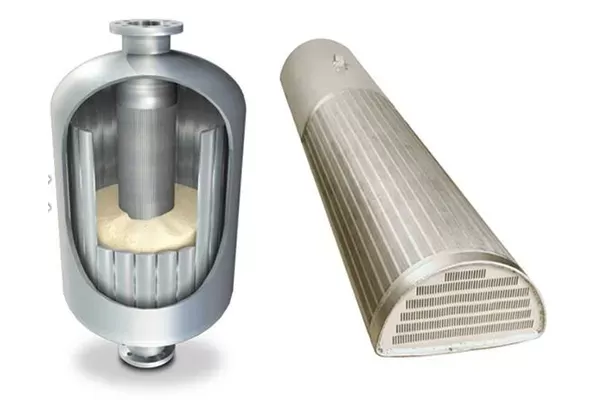

Das Fluid strömt im Radialflussreaktor radial durch ein gepacktes Katalysatorbett oder ein Reaktionsmedium. Die Außenseite der Scallops steht in Kontakt mit dem Katalysator.

Keildraht-Reaktoreinsätze können ein radiales Strömungsmuster erzeugen, das eine gleichmäßige Verteilung der Flüssigkeiten und eine optimale Wechselwirkung zwischen den Reaktanten gewährleistet. Dieses innovative Design bietet:
▪ Bis zu 30 % höhere Reaktionsgeschwindigkeiten
▪ Verbesserte Stoffübertragungsraten für höhere Umwandlung und Ausbeute
▪ Geringeren Druckverlust und reduzierten Energieverbrauch
▪ Erhöhte Skalierbarkeit und Flexibilität im Prozessdesign

Hauptvorteile der Radialflussreaktor-Einsätze

▪ Hochwertige Konstruktion:
Die Einsätze bestehen aus hochwertigem Edelstahl und bieten langfristige Haltbarkeit sowie Widerstandsfähigkeit gegen Verschleiß und Korrosion.
▪ Effiziente Strömungsverteilung:
Das radiale Design gewährleistet eine gleichmäßige Flüssigkeitsverteilung und minimiert Kanalbildung.
▪ Weniger Wartung:
Die Keildrahtkonstruktion minimiert Verstopfungen und reduziert Stillstandszeiten und Wartungskosten.
▪ Verbesserte Reaktionsleistung:
Eine optimierte Strömungsverteilung führt zu besserer Reaktionskinetik und höheren Umwandlungsraten.
▪ Verhindert Katalysatorverlust:
▪ Abstände zwischen den Einsätzen gleichen thermische Ausdehnungen aus.

Anwendungen der Radialflussreaktor-Einsätze

Sie sind besonders nützlich in Festbettreaktoren, Tropfenbettreaktoren und anderen Anwendungen, bei denen ein intensiver Flüssig-Feststoff-Kontakt entscheidend ist.

Wir bieten maßgeschneiderte Keildraht-Radialflussreaktor-Einsätze an. Darüber hinaus liefern wir weitere Keildrahtprodukte und Zubehörteile für Radialflussreaktorsysteme.
Beispiele:
Keildraht-Stützroste
Innenrohr für Kolonnen
Seiteneinsätze
Keildraht-Filterdüsen
