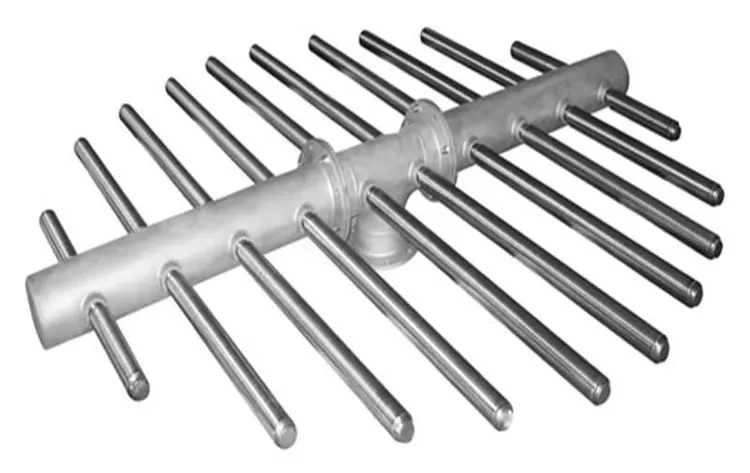

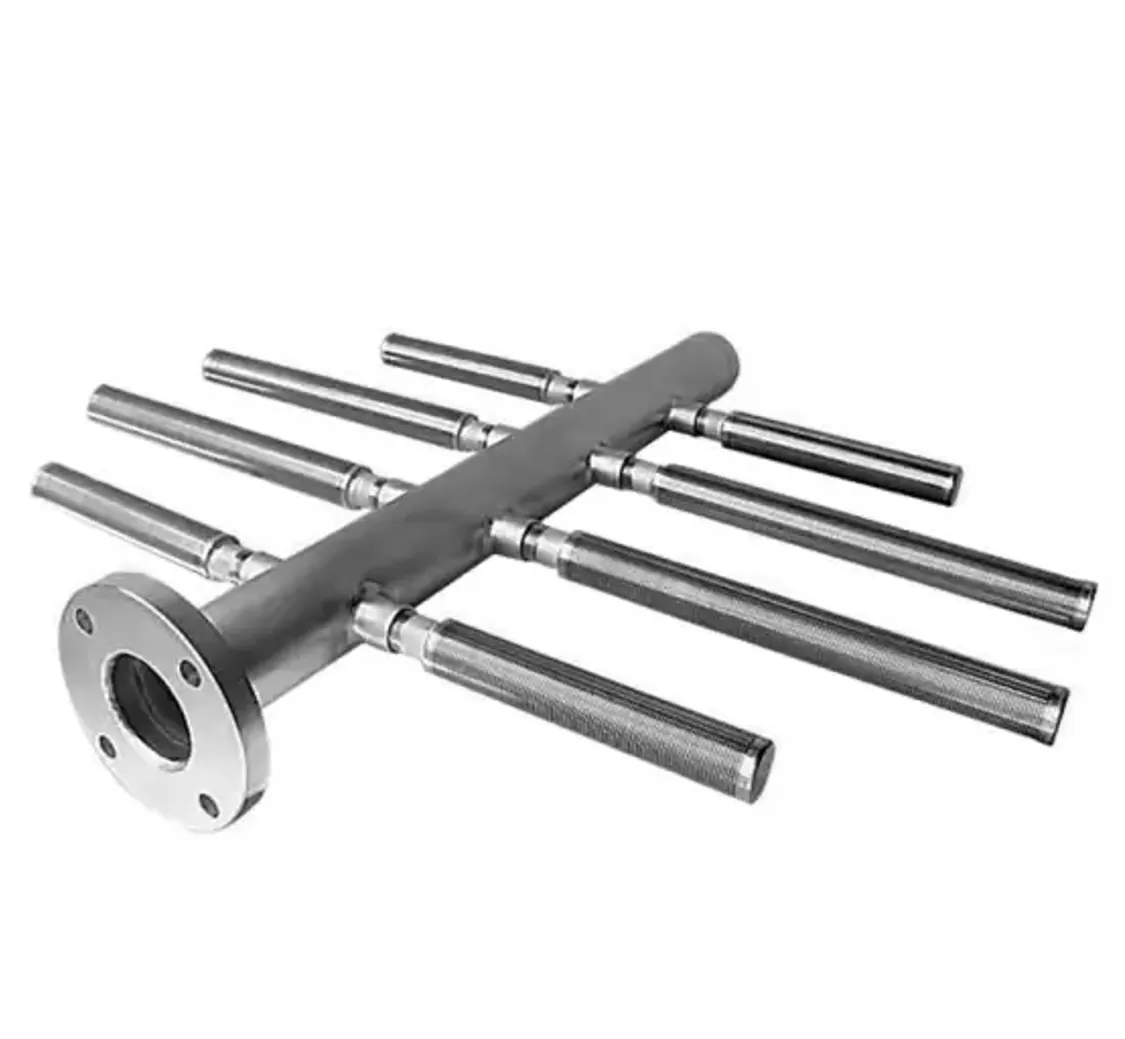

Das Header-Lateral-System ist für eine effektive Medienrückhaltung in einer Vielzahl von Anwendungen konzipiert. Diese Baugruppen, die an ein zentrales Header-Rohr oder eine Nabe angeschlossen sind, bestehen aus einer Reihe von Sieb-Lateralen, die eine gleichmäßige Sammlung und Verteilung durch das Prozessmedium ermöglichen.

Produktbeschreibung

Header-Seitenbildschirm

Das Header-Lateral-System ist für eine breite Palette von Anwendungen zur effizienten Medienrückhaltung ausgelegt. Diese Baugruppen, die an ein zentrales Header-Rohr oder eine Nabe angeschlossen sind, bestehen aus einer Reihe von Sieb-Lateralen, die eine gleichmäßige Sammlung oder Verteilung durch das Prozessmedium ermöglichen.

Mit seitlichen, mittleren, oberen oder unteren Einlassrohren können sie problemlos eine Vielzahl von Behältergrößen und -formen aufnehmen und so ausgelegt werden, dass sie Strömungen in jede Richtung bewältigen.

Header-Seitenbildschirme

 Das vielseitigste einwortige Synonym für Header- und Hub-Lateral-System.

Diese Baugruppen, die aus einer Reihe von Sieb-Lateralen bestehen, die an ein zentrales Header oder eine Nabe befestigt sind, ermöglichen es Konstrukteuren, einen gleichmäßigen Durchfluss über einen breiten Geschwindigkeitsbereich und für eine Vielzahl von Behältergrößen und -formen sicherzustellen.

Ein typischer Behälter verwendet eine Header-Lateral-Anordnung oben, um den einströmenden Fluss gleichmäßig über die Bettoberfläche zu verteilen. Eine zweite Baugruppe in der Nähe des Behälterbodens kann den behandelten Fluss sammeln und durch die Behälterwand leiten oder die Lateralen an eine zentrale Nabe anschließen und ihn durch den Behälterboden ableiten. Für Gegenstrom kann ein ähnliches Verteilungs- und Sammelsystem entworfen werden.

Um einen gleichmäßigen, kontrollierten Durchfluss und eine gleichmäßige Sammlung zu erreichen, stehen mehrere Designoptionen zur Verfügung. Beispielsweise können Anzahl und Abstand der Lateralen variiert werden. Die Schlitzweite kann von 0,05 mm bis zu jeder Breite in Schritten von 0,03 mm angepasst werden. Durchmesser der Lateralen und Header können ebenfalls variieren. Um bestimmte Prozesschemikalien oder Bedingungen zu bewältigen, können die Siebbaugruppen aus nahezu allen schweißbaren Metallen hergestellt werden, einschließlich verschiedener Edelstahlqualitäten und exotischer Legierungen.

Die Baugruppen bestehen typischerweise aus Edelstahl Typ 304, andere schweißbare Metalle sind jedoch ebenfalls möglich.

Lateralen können ab 12,7 mm Durchmesser gefertigt werden.

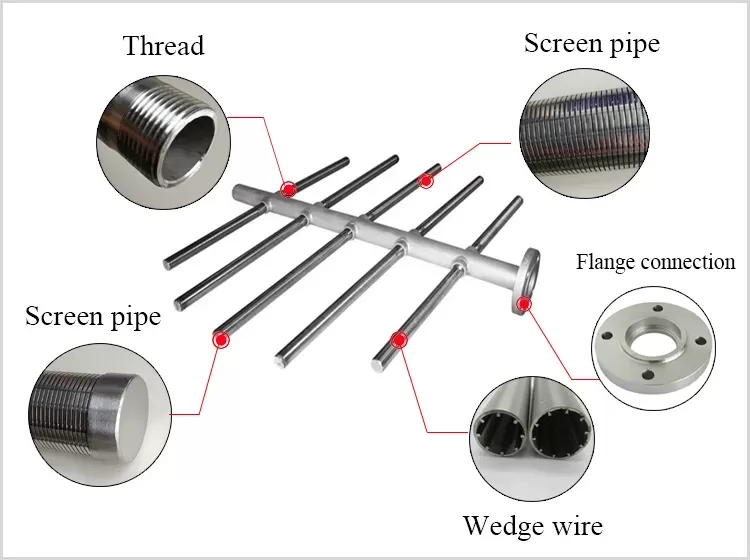

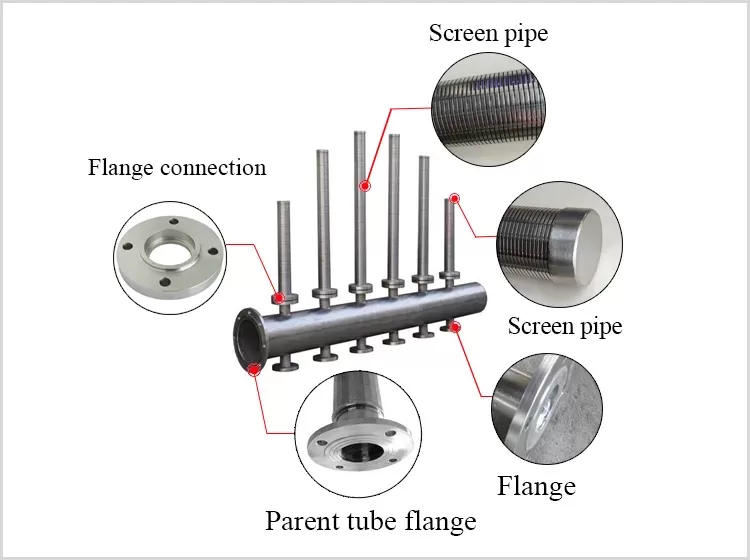

Lateralen können mit jeder gewünschten Methode an Header oder Naben befestigt werden, einschließlich Gewindeverbindungen, Kupplungen oder Flanschen.

Abstand, Länge, Durchmesser und Schlitzweite der Lateralen werden gemäß den individuellen Systemanforderungen bestimmt.

Zur Erhöhung des Kollapswiderstands und zur Verbesserung der Strömungsverteilung können perforierte Rohre an den Siebkanten eingesetzt werden.

Schlitze können so klein wie 0,05 mm sein und in Schritten von 0,03 mm vergrößert werden.

Qualitätsdokumentation, Zeichnungen, Werkszertifikate, Schweißverfahrensspezifikationen und verschiedene andere Berichte und Zertifikate sind verfügbar.

Vor- und Nachbearbeitung einschließlich Passivierung, Beizspannungsentlastung, Polieren und Beschichten sind verfügbar.

Sonderlösungen sind ebenfalls verfügbar.

Behälter-Innenausbau

Johnsons Vee Wire Innenkomponenten für Ionenaustauschprozesse. Beenden Sie Probleme mit Medienverlust und Degradation.

Steigert die Effizienz

Fähigkeit, hohen Lasten und Druck standzuhalten

Längere Lebensdauer im Vergleich zu nichtmetallischen Behälterinnenkomponenten

Effektive Rückspülung

Höherer freier Querschnitt reduziert den Druckabfall

Reduziert Wartungs- und Stillstandskosten

Technologie, die leicht für eine Vielzahl von Wasseraufbereitungsprozessen wie Enthärtung, Ionenaustausch, Entmineralisierung und andere angepasst werden kann. Sie werden zum Sammeln und Verteilen von Prozessflüssigkeiten, zum Zurückhalten des Prozessmediums, zum Verteilen des Rückspülstroms oder zum Filtern von Feststoffen verwendet.

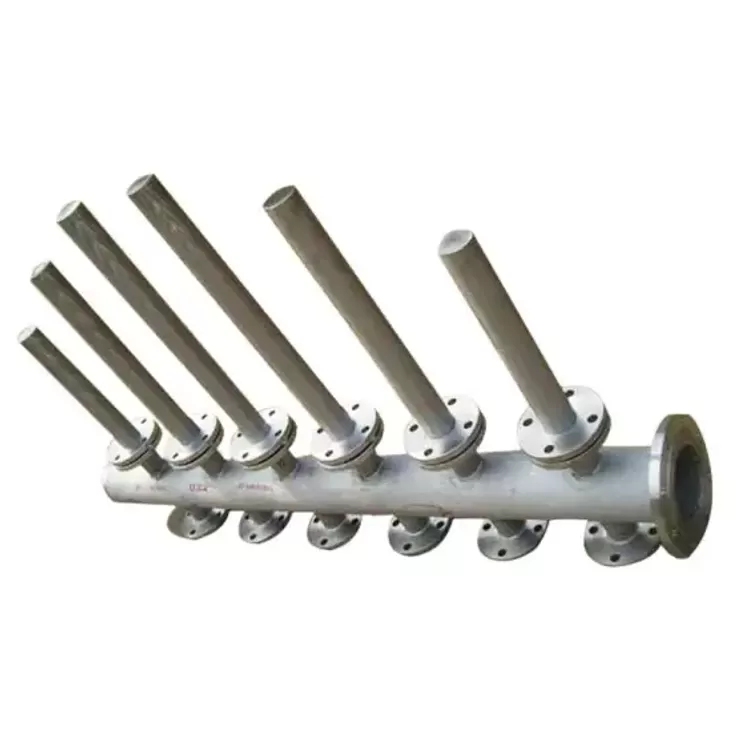

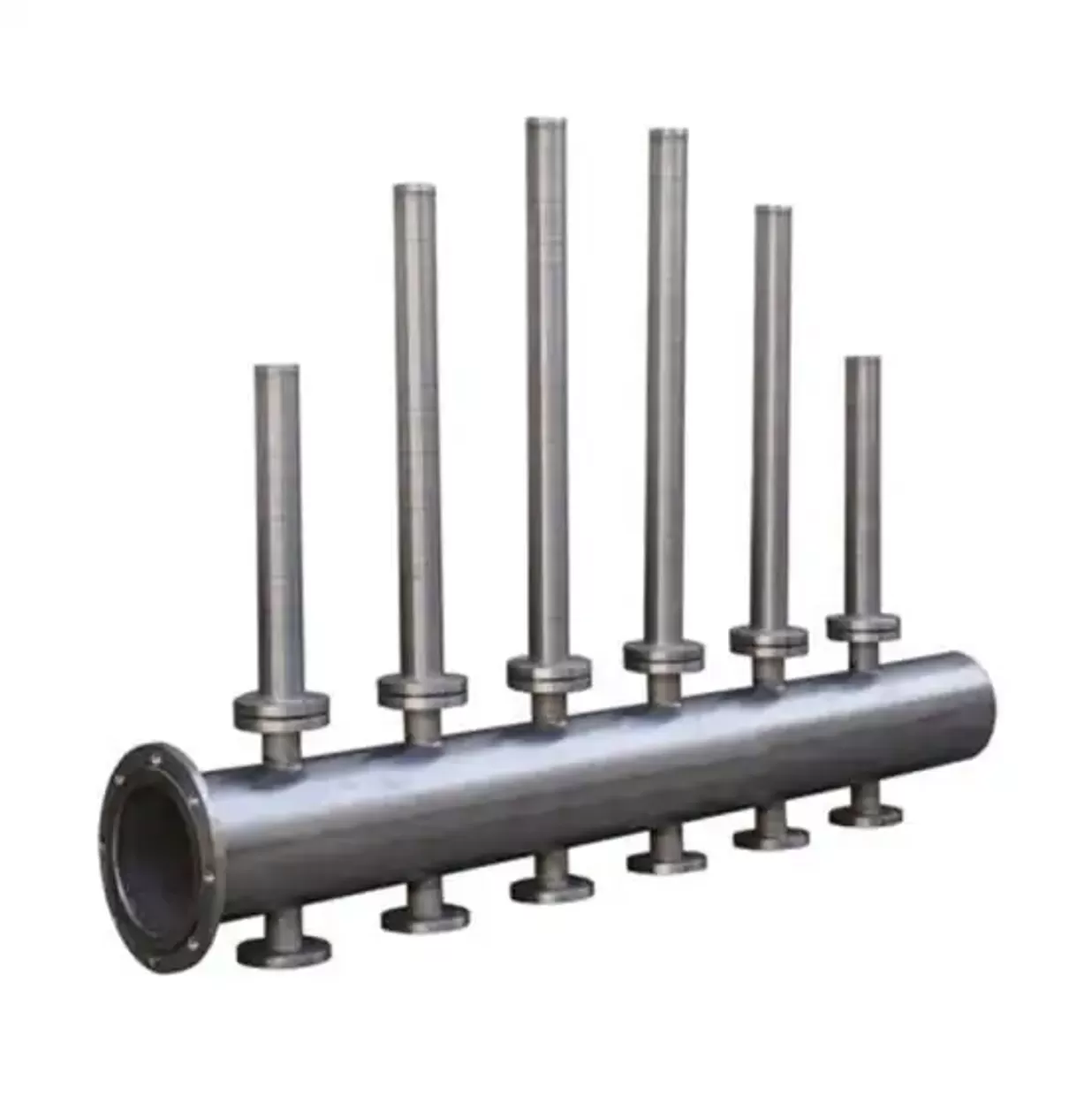

Header-Lateralen

Header-Lateralen können sowohl als Verteiler als auch als Sammler verwendet werden. Das System ist speziell ausgelegt, um dem Durchfluss, dem Druckabfall, der Mediengröße und der Behälter-ID zu entsprechen. Hauptrohr, Header, alle Anschlussstücke und das Sieb bestehen je nach Kundenwunsch aus Edelstahl SS 304 oder 316L.
